EMI ekranavimo tarpinė

A: EMI (elektromagnetinių trukdžių) ekranavimo tarpiklis, dar žinomas kaip EMC (elektromagnetinio suderinamumo) tarpiklis, yra specializuotas komponentas, naudojamas elektroninėse ir elektros sistemose, kad būtų išvengta elektromagnetinių trikdžių arba radijo dažnių trukdžių (EMI/RFI) perėjimo tarp dviejų gretimų. paviršiai, paprastai ten, kur yra tarpų ar siūlių elektroniniuose korpusuose arba spintelėse.

Pagrindinis EMI ekranavimo tarpiklių tikslas yra sukurti laidų sandariklį tarp dviejų paviršių, pvz., elektroninio korpuso sujungimo paviršių arba PCB (spausdintinės plokštės) kraštų. Šis sandariklis padeda sulaikyti viduje esančios elektronikos elektromagnetinius spindulius ir užkirsti kelią išoriniams trukdžiams patekti į korpusą. EMI apsauginės tarpinės dažniausiai naudojamos tokiose srityse kaip telekomunikacijų įranga, medicinos prietaisai, karinė ir kosmoso elektronika, plataus vartojimo elektronika ir kt.

Pagrindinės EMI ekranavimo tarpiklių charakteristikos yra šios:
1. Laidžios medžiagos:Šios tarpinės paprastai yra pagamintos iš elektrai laidžių medžiagų, pvz., metalu užpildytų elastomerų (gumos) arba laidžios medžiagos ant putplasčio.

2. Forma ir profilis:EMI apsauginės tarpinės yra įvairių formų ir profilių, įskaitant tarpiklius, O žiedus ir juostinius tarpiklius, kad atitiktų skirtingus sandarinimo reikalavimus.

3. Suspaudimas:Kai abu paviršiai sujungiami, tarpiklis suspaudžiamas, užtikrinant gerą elektrinį kontaktą ir sandarų sandarumą.

4. Laidūs klijai:Kai kurių EMI ekranuojančių tarpiklių vienoje arba abiejose pusėse yra laidžių klijų, kad būtų lengviau prilipti tarpiklį prie besijungiančių paviršių.

5. Atsparumas aplinkai:Daugelis EMI ekranuojančių tarpiklių yra sukurti taip, kad atlaikytų atšiaurias aplinkos sąlygas, įskaitant ekstremalias temperatūras, drėgmę ir chemines medžiagas.

6. Atitikties standartai:EMI apsauginės tarpinės dažnai gaminamos taip, kad atitiktų konkrečius atitikties standartus ir taisykles, pvz., MIL-STD{1}}, skirtą kariniams tikslams, arba FCC reglamentus plataus vartojimo elektronikai.

Naudodami EMI ekranavimo tarpiklius, gamintojai gali pagerinti savo gaminių elektromagnetinį suderinamumą, sumažinti elektroninių komponentų trikdžių riziką ir užtikrinti, kad elektroniniai prietaisai atitiktų reguliavimo reikalavimus dėl emisijos ir jautrumo trikdžiams.

A: SHENZHEN EMIS ELECTRON MATERIALS LTD., CO didžiuojamės būdami pirmaujančiu gamintoju, kurio specializacija yra daugybė pažangiausių EMI ekranavimo sprendimų. Siekdami tobulumo, naujovių ir patikimumo, mes tapome patikimu partneriu įmonėms, ieškančioms aukščiausios kokybės apsaugos nuo elektromagnetinių trukdžių.

Pagrindiniai mūsų gamyklos pasiūlymai:

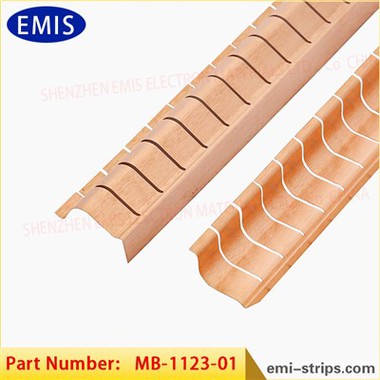

1. Berilio vario pirštas ir tarpiklis:
BeCu SMD spyruoklė
Berilio vario šaltiniai
Ekranavimo kambario ekranavimo juostos ir SUS spyruoklė

2. Audinys per putas (laidus putplastis):
Išsamius mokslinius tyrimus ir plėtrą bei gamybą

3. Apsauginis mezgimo tinklelis ir apsauginis korio skydas:
Profesionalus projektavimas ir gamyba

4. Laidžios medžiagos:
Vario folija
Laidi guma
Ferito apsauginiai akiniai

5. Tiksliojo štampavimo dalys ir įrankiai:
Medžiagos įvairioms reikmėms

A: Mūsų berilio vario (BeCu) pirštas ir tarpiklis išsiskiria išskirtiniu našumu:
Aukščiausias atsparumas:Šios tarpinės išlaiko savo formą ir vientisumą net po 10,{1}} suspaudimo.

Elektrinio ekranavimo efektyvumas:Pasiekite išskirtinę EMI apsaugą naudodami 80-100dB ekranavimo efektyvumą ir 60-70dB H lauko ekranavimą esant 200 MHz.

Platus dažnių diapazonas:From 2 GHz plane wave shielding of 75-120dB to >110 dB ekranavimo efektyvumas 100 MHz plokštumoje, mūsų produktai pasižymi plačiu spektru.

Patikimumas ir greitas pristatymas:Pasitikėkite mumis dėl patikimos kokybės ir greito pristatymo. Patirkite puikų laidumą ir matmenų stabilumą.

Atsparumas temperatūrai:Mūsų tarpinės nuosekliai veikia plačiame temperatūrų diapazone ir yra nemagnetinės.

Universalios parinktys:Pasirinkite iš įvairių tvirtinimo parinkčių, dydžių ir konfigūracijų, kad atitiktų jūsų konkrečius poreikius.

Maža suspaudimo jėga:Pasinaudokite maža suspaudimo jėga ir mėgaukitės maksimaliomis spyruoklių savybėmis.

Didelio stiprumo vario lydinys:Mes naudojame aukščiausio stiprumo vario lydinį, kurio ciklas yra ilgas.

Pritaikymas:Mūsų tarpikliai atitinka didelius tarpų skirtumus ir idealiai tinka naudoti abiem kryptimis.

Laikymasis:Visi mūsų gaminiai atitinka ROHS ir atitinka naujausius pramonės standartus.

Programos:
Mūsų BeCu pirštinės ir tarpinės plačiai naudojamos tokiose pramonės šakose kaip:
Ryšiai
Kompiuterių spintos
Medicininiai prietaisai
Nauja energetinė įranga

Mes, SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO, esame pasiryžę teikti visapusiškus EMI ekranavimo sprendimus, kurie suteikia jūsų gaminiams aukščiausio lygio apsaugą nuo elektromagnetinių trukdžių. Bendradarbiaukite su mumis dėl pažangiausių technologijų, patikimumo ir įsipareigojimo siekti meistriškumo.

A: EMI (elektromagnetinių trukdžių) apsauginės tarpinės sukuria barjerą, kuris neleidžia elektromagnetinei spinduliuotei praeiti arba trukdyti tarp dviejų gretimų paviršių. Šios tarpinės yra skirtos užtikrinti elektros laidumą ir sandarų sandarumą, efektyviai blokuoja elektromagnetines bangas ir užtikrina jautrios elektroninės įrangos vientisumą. Štai kaip jie veikia:
1. Laidžios medžiagos:EMI apsauginės tarpinės paprastai yra pagamintos iš laidžių medžiagų, tokių kaip metalu užpildyti elastomerai (gumos) arba laidžios medžiagos ant putplasčio. Šios medžiagos turi savybę pravesti elektrą.

2. Suspaudimas:Kai du paviršiai arba komponentai susiliečia arba sujungiami, tarp jų suspaudžiama EMI ekranavimo tarpinė. Šis suspaudimas užtikrina gerą elektrinį kontaktą tarp tarpiklio ir jungiamųjų paviršių, sukuriant laidų kelią.

3. Sandarinimas:Be laidžiųjų savybių, EMI ekranavimo tarpinės taip pat tarnauja kaip sandarikliai. Jie užpildo elektroninių korpusų, PCB ar kitos įrangos spragas, siūles ar jungtis, kur elektromagnetiniai trukdžiai gali patekti arba išeiti.

4. EMI blokavimas:Elektromagnetiniai trukdžiai susideda iš elektromagnetinių bangų (radijo dažnio spinduliuotės), kurias sukuria elektroniniai prietaisai arba išoriniai šaltiniai. Kai šios bangos susiduria su EMI ekranavimo tarpine, kuri dabar yra laidžiojo kelio dalis, jos sukelia elektros sroves tarpiklio medžiagoje.

5. Absorbcija ir atspindys:Sukeltos elektros srovės teka per laidžią tarpiklio medžiagą ir procese sugeria bei išsklaido gaunamų elektromagnetinių bangų energiją. Ši absorbcija sumažina trukdžių intensyvumą.

6. Atspindys:Dalis elektromagnetinių bangų atsispindi toliau nuo ekranuoto ploto dėl tarpiklio medžiagos laidžiųjų savybių, neleidžiant joms patekti į vidų arba ištrūkti.

7. Visas korpusas:Norint pasiekti veiksmingą EMI ekranavimą, visas elektroninis korpusas arba susirūpinimą kelianti sritis turi būti uždengta laidžia tarpine medžiaga, užtikrinant, kad nebūtų tarpų ar neekranuotų zonų.

8. Keli sluoksniai:Tais atvejais, kai reikalingas aukštesnis ekranavimo lygis, apsaugai dar labiau sustiprinti gali būti naudojami keli ekranavimo medžiagų ir tarpiklių sluoksniai.

Naudodami EMI ekranavimo tarpiklius, gamintojai gali veiksmingai kontroliuoti ir sumažinti elektromagnetinius trukdžius, užtikrindami, kad elektroninė įranga veiktų patikimai ir atitiktų elektromagnetinio suderinamumo (EMC) standartus ir reglamentus. Šios tarpinės atlieka itin svarbų vaidmenį pramonės šakose, kuriose signalo vientisumas, duomenų saugumas ir trukdžių prevencija yra itin svarbūs, pavyzdžiui, telekomunikacijų, aviacijos, medicinos prietaisų ir plataus vartojimo elektronikos srityse.

A: EMI apsauginės tarpinės gali būti pagamintos iš įvairių medžiagų, atsižvelgiant į konkrečius reikalavimus ir jų paskirtį. Medžiagos pasirinkimas yra labai svarbus siekiant veiksmingai blokuoti elektromagnetinius trukdžius. Štai keletas dažniausiai naudojamų medžiagų:
1. Metalu užpildyti elastomerai:Šios tarpinės gaminamos sumaišant laidžias metalines daleles, tokias kaip sidabras, nikelis ar varis, su elastomerine medžiaga, tokia kaip silikonas arba neoprenas. Metalo ir elastomero derinys užtikrina elektros laidumą ir lankstumą. Metalu užpildyti elastomerai dažnai naudojami, kai reikalinga suspaudžiama tarpinė, nes jie gali prisitaikyti prie netaisyklingų paviršių.

2. Laidus audinys ant putų:Šio tipo tarpiklis susideda iš laidžios medžiagos sluoksnio, laminuoto ant putplasčio pagrindo. Putplastis užtikrina reikiamas suspaudimo ir sandarinimo savybes, o laidus audinys – laidumą. Laidus audinys virš putplasčio tarpikliai dažniausiai naudojami elektroniniuose korpusuose ir gali būti veiksmingi įvairiais dažniais.

3. Laidi guma:Laidžiosios guminės tarpinės paprastai gaminamos iš silikoninės gumos, užpildytos laidžiomis dalelėmis. Šios tarpinės yra žinomos dėl savo patvarumo ir atsparumo. Jie dažnai naudojami tais atvejais, kai, be EMI ekranavimo, reikalingas aplinkos sandarinimas.

4.Metalinės folijos:Ploni metalo lakštai, tokie kaip varis ar aliuminis, taip pat gali būti naudojami kaip EMI ekranavimo tarpinės. Šios folijos dažnai derinamos su lipniu pagrindu, todėl jas galima lengvai užtepti ant elektroninių korpusų arba PCB sujungimo paviršių. Metalinės folijos ypač veiksmingos esant aukštiems dažniams.

5. Laidus plastikas:Kai kurios tarpinės yra pagamintos iš laidžių plastikų, kuriuose yra laidžių priedų. Šios medžiagos gali būti formuojamos arba išspaudžiamos į įvairias formas ir yra naudojamos ten, kur pirmenybė teikiama lengvoms, nemetalinėms medžiagoms.

6. Vielos tinklas:Tam tikrais atvejais vielos tinklelio medžiagos, paprastai pagamintos iš metalo, naudojamos kaip EMI ekranavimo tarpinės. Šie tinkleliai yra sukurti taip, kad būtų laidi kliūtis, tuo pačiu užtikrinant vėdinimą arba matomumą tokiose srityse kaip RF ekranuoti langai ar ventiliacijos angos.
