Megztas vielos tinklelio tarpiklis





Mes siūlome megztą vielos tinklo tarpiklį, kuris yra tam tikras EMC tarpiklis, naudojamas EMI ir RFI ekranavimui. Jis gaminamas naudojant aukščiausios kokybės žaliavas ir pažangias technologijas. Vielos tinklelio tarpiklis yra įvairių formų, kad tiktų įvairioms reikmėms. Jis gali būti apvalus, stačiakampis, dvigubas apvalus, apvalus su uodega ir kt.





Dalies numeris	Skersmuoφ	Dalies numeris	Skersmuoφ
S-C-2424-B-0	φ2.4mm+0.5/-0.0mm	S-C-7979-B-0	φ7.9mm+0.8/-0.0mm
S-C-3232-B-0	φ 3,2 mm+0,5/-0.0mm	S-C-9595-B-0	φ9.5mm+0.8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12.7mm+0.8/-0.0mm
S-C-4848-B-0	φ4.8mm+0.8/-0.0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6.4mm+0.8/-0.0mm	S-C-2525-B-0	φ25,4 mm+1.0/-0.0mm

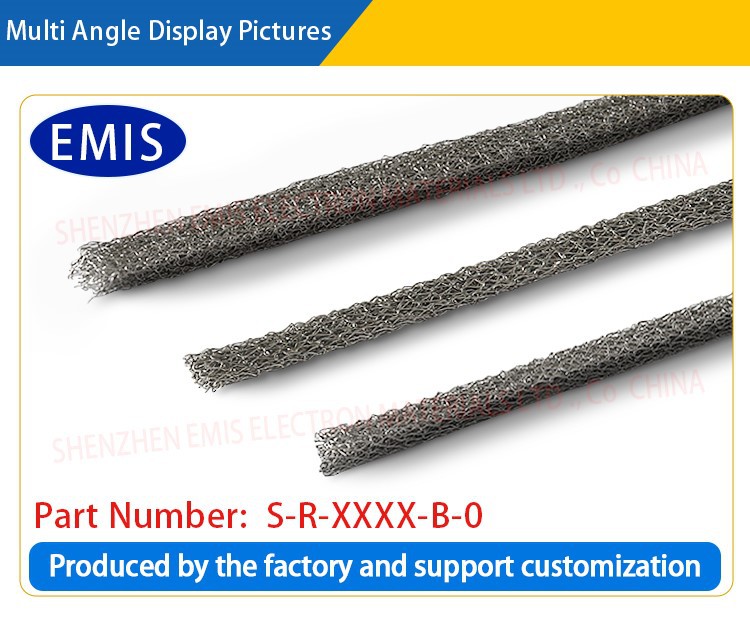

Dalies numeris	Plotis	aukštas	Dalies numeris	Plotis	aukštas
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.{1}}.5/-0mm
S-R-3216-B-0	3.{1}}.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.{1}}.5/-0mm
S-R-4816-B-0	4.{1}}.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.{1}}.8/-0.0mm	3.{1}}.5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.{2}}/-0.0mm	3.{1}}.5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.{1}}.{2}}/-0.0mm	3.{1}}.5/-0mm
S-R-1316-B-0	12.{1}}.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.{1}}.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm



Dalies numeris	Plotis	aukštas	Dalies numeris	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.{1}}.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.{1}}.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.{1}}.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}}.6/-0.0 mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.{1}}.6/-0.0mm	10.4+1.2/-0.0 mm
SB-1957-MD-0	{{0}}.6/-0.0 mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.{1}}.{2}}/-0.0mm	10.4+1.2/-0.0 mm
SB-1972-MD-0	19.{1}}.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.{1}}.6/-0.0mm	13.{1}}.6/-0.0mm
SB-2572-MD-0	{{0}}.6/-0.0 mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.{1}}.{2}}/-0.0mm	13.{1}}.6/-0.0mm



Pastaba:

1. Pintos vielos medžiaga: berilio varis, monelinė viela, alavuota varinė viela, alavuota variu plakiruota plieninė viela, alavuota variu plakiruota geležinė viela, nerūdijančio plieno viela ir kt.;

2. Pintos vielos paviršius gali būti natūralios spalvos; konservuoti; nikeliuotas; pasidabruotas; paauksuotas ir kt.;

3. Specialių medžiagų ir nestandartinių konstrukcijų formų pritaikymas yra palaikomas. Prašome susisiekti su mūsų pardavimų vadybininku.

Pinti vielos gaminio trumpas numeris: TS-AABB-MD-P

Pastabos:

T reiškia tipą:

T yra B: berilio vario metalo pinta viela; T yra S: vientisas metalinis vielos tinklas; T yra C: metalinis vielos tinklelis su šerdimi; T yra S: sandarus metalinis vielos tinklas;

T yra W: metalinio vielos tinklo diržas;

S reiškia formą:

S yra C: apvalus; S yra R: kvadratas; S yra D: D forma; S yra P:P formos; S yra B:B formos;

AABB: produkto struktūros dydis.

M reiškia medžiagą: M yra B:berilio varis; M yra S: nerūdijančio plieno viela; M yra M: monel viela; M yra D: alavuota fosforo varinė viela; M yra F: alavuota variu plakiruota plieninė viela;

D reiškia vidinę šerdies medžiagą: D yra 0:nėra;D yra N:chloropreno guma; D yra S: silikoninė guma; D yra P: poliuretano kempinė;

P reiškia išvaizdą:0:natūrali spalva; P yra S: berilio vario alavuotas; P yra N: berilio variu padengtas nikeliu; P yra Z: berilio variu padengtas cinku.





Pristatykite

Megzto vielos tinklo tarpiklis yra kompozitinis tarpiklis, pagamintas iš megzto vielos tinklo ir elastinės medžiagos. Palyginti su austa vielos tinklelio tarpikliu, megzto vielos tinklo tarpiklio metalinė viela yra austa specialia mezgimo technologija, kuri turi skirtingas konstrukcines charakteristikas ir eksploatacinių savybių pranašumus. Jis plačiai naudojamas pramonės šakose, kurioms reikalingas didelis sandarumas, stiprus elektromagnetinis ekranavimo efektas arba laidžioji funkcija, užtikrinantis puikų sandarinimą, smūgio sugertį ir anti-trukdžius.

Savybės:

Elektromagnetinis ekranavimas: efektyviai atsispiria išoriniams elektromagnetiniams trukdžiams (EMI) ir radijo dažnių trukdžiams (RFI), apsaugodamas įprastą jautrios įrangos veikimą.

Sandarinimo savybės: elastomerinės medžiagos užtikrina patikimą sandarinimo efektą, kad būtų išvengta skysčio, dujų ar dalelių nuotėkio.

Laidumas: metalinis vielos tinklelis užtikrina gerą laidumą ir apsaugo elektroninę įrangą nuo statinių pažeidimų.

Antivibracija ir smūgių sugėrimas: efektyviai sumažinkite vibracijos žalą įrangai ir pailginkite įrangos tarnavimo laiką.

Aukšta temperatūra ir atsparumas korozijai: naudojant aukštai temperatūrai atsparų, nerūdijantį plieną ir kitas medžiagas, jis gali veikti stabiliai ir ilgai ekstremaliomis sąlygomis.

Gamybos procesas

1. Metalinės vielos parinkimas ir apdorojimas

Pirmiausia pasirinkite tinkamas metalinės vielos medžiagas. Įprastos medžiagos yra nerūdijantis plienas, varis, berilio varis, nikelis ir kiti metalai, kurie pasižymi puikiu laidumu, atsparumu aukštai temperatūrai ir atsparumu korozijai. Metalinės vielos skersmuo, stiprumas, laidumas ir kitos savybės turi būti nustatomos pagal galutinio tarpiklio funkcinius reikalavimus.

Paviršiaus apdorojimas: siekiant pagerinti metalinės vielos atsparumą korozijai ir ilgaamžiškumą, metalinė viela paprastai yra apdorojama paviršiumi (pvz., nikeliu, chromu, pasyvavimu ir kt.), Kad būtų užtikrintas jos stabilumas ilgalaikio naudojimo metu.

2. Metalinės vielos mezgimas ir audimas

Mezgimo metu metalinė viela įpinama į tinklelį. Mezgimas yra tvirtesnis ir struktūriškai stabilesnis nei tradiciniai audimo procesai, todėl gali padidėti bendras metalinės vielos tinklo stiprumas ir ilgaamžiškumas. Megzto metalinio vielos tinklo audimo būdai dažniausiai apima paprastą pynimą ir ruoželinį pynimą ir kt., o tinkamas audimo būdas parenkamas atsižvelgiant į konkrečius gaminio panaudojimo reikalavimus.

Audimo procesas: mezgimo mašinoje metalinė viela įpinama į tinklelį per mezgimo mašinos adatas ir siūlų rėmus, kad būtų suformuota skirtingų specifikacijų tinklelio struktūra. Megztas metalinis vielos tinklas paprastai turi gerą atsparumą tempimui ir atsparumą plyšimui, todėl tinka aplinkoje, kurioje yra aukštas slėgis arba aukšta temperatūra.

Aukštos temperatūros presavimas: vielos tinklelis sujungiamas su elastomero medžiaga aukštoje temperatūroje kaitinant ir spaudžiant, kad būtų užtikrinta, jog jie abu yra tvirtai sujungti, kad susidarytų kompozicinė struktūra.

Klijavimo procesas: taip pat galite naudoti stiprius klijus arba specialius klijus, kad vielos tinklelis būtų sujungtas su elastomero medžiaga, kad būtų užtikrintas ilgalaikis stabilumas ir sandarinimo efektas.

3. Vulkanizavimas arba kietėjimas

Guminėms elastomero medžiagoms paprastai reikalingas vulkanizavimas. Vulkanizavimo procesas sujungia gumos molekulines grandines per šildymo ir chemines reakcijas, padidindamas elastingumą ir atsparumą aukštai temperatūrai bei dilimui.

Kietėjimas: Apdorojant vulkanizavimą ar kitais kietėjimo procesais, elastomeras turi gerą sandarumą, atsparumą slėgiui ir atsparumą karščiui bei pagerina visapusišką tarpiklio veikimą.

4. Pjaustymas ir formavimas

Iškirpkite reikiamo dydžio ir formos megztą vielos tinklelio tarpiklį, kuris buvo sujungtas. Šiam veiksmui paprastai reikia naudoti tikslius pjovimo įrankius, kad būtų užtikrintas tikslus gaminio dydis, lygūs kraštai ir atitiktų įvairios įrangos montavimo reikalavimus.

Tikslus pjovimas: Norėdami užtikrinti kiekvienos tarpinės pjovimo kokybę ir išvengti vielos tinklo ar elastomero pažeidimo pjovimo metu, naudokite pjovimą lazeriu arba formomis.



Taikymo sritys

Elektroninė įranga: naudojama elektromagnetiniam ekranavimui ir elektrostatinės iškrovos apsaugai, siekiant užtikrinti, kad įranga būtų apsaugota nuo išorinių trukdžių.

Automobilių pramonė: naudojama borto elektroninėje įrangoje, siekiant išvengti elektromagnetinių trukdžių ir užtikrinti sandarinimo apsaugą.

Orlaiviai: pasirūpinkite elektromagnetiniu ekranavimu ir sandarinimo apsauga didelio tikslumo aviacijos įrangai, kad užtikrintumėte jos patikimumą atšiaurioje aplinkoje.

Pramoninė įranga: naudojama įvairių mašinų ir įrangos sandarinimui ir apsaugai, siekiant išvengti skysčių nuotėkio ir pagerinti antivibracines savybes.

Energetikos pramonė: užtikrinkite veiksmingą elektros įrangos elektromagnetinį ekranavimą ir įžeminimo apsaugą, kad būtų užtikrintas stabilus įrangos veikimas.

Mūsų privalumai:

Esame novatoriška įmonė, kurios specializacija yra megztų vielos tinklo tarpiklių tyrimai ir plėtra, gamyba ir pardavimas, įsipareigojusi klientams visame pasaulyje teikti aukštos kokybės sandarinimo, ekranavimo, laidžius ir smūgiams atsparius sprendimus. Įmonė turi pažangius gamybos procesus ir techninį kaupimą, gali teikti individualius produktus ir paslaugas įvairių sričių klientams.

Mūsų gamykloje mes suprantame, kad skirtingoms programoms gali būti taikomi unikalūs reikalavimai. Štai kodėl mūsų megztos vielos tinklo tarpinės yra visiškai pritaikomos ir modifikuojamos. Siūlome daugybę variantų, įskaitant įvairius dydžius, formas, storius ir montavimo būdus, todėl mūsų klientai gali rasti geriausią sprendimą, atitinkantį jų specifinius EMI ekranavimo poreikius. Mūsų ekspertų komanda glaudžiai bendradarbiauja su klientais, kad suprastų jų poreikius ir pateiktų pritaikytas tarpines, kurios puikiai tinka jų pritaikymui.

Susisiekite su mumis:

Nesvarbu, ar jums reikia pritaikytų megztų vielos tinklelio tarpiklių, ar turite klausimų renkantis gaminį, mes nuoširdžiai suteiksime jums profesionalią techninę pagalbą ir aptarnavimą po pardavimo. Nedvejodami susisiekite su mumis dėl išsamesnės informacijos apie mūsų produktus ir paslaugas.



Produkto kvalifikacija



Megzto metalinio tinklelio tarpiklių gamybos procesas

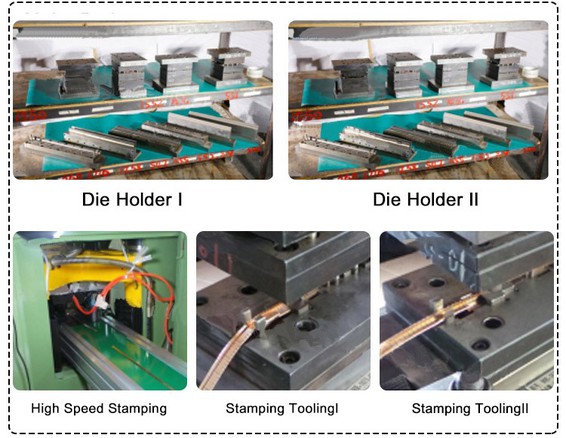

Įrankių projektavimo ir gamybos galimybės

Pagrindinė įranga:

Tikslus šlifuoklis: 4 komplektai;

Frezavimo staklės: 3 komplektai;

Gręžimo staklės: 3 komplektai;

Vielos-elektrodų pjovimas: 2 komplektai;

Malūnininkai: 1 komplektas;

Kiti: 5 rinkiniai



Būdingas BeCu žaliavos parametras

Cheminis komponentas

Būti-----------1.8%-2.%(daug berilio serijos)

Kobaltas + nikelis--------- 0.20 % (mažiausiai)

Kobaltas + nikelis + geležis------ 0.60 % (daugiausia)

Likęs varis-------



Fizinė nuosavybė

Elektros laidumas (IACS) ---22-25 %

Tamprumo modulis (psi) --- 18.5*10⁶



Berilio vario gamybos paviršiaus galvanizavimas

Įprastos galvanizavimo gaminių išvaizdos nuotraukos



Pristatymas, pristatymas ir aptarnavimas

Greitas pristatymo pajėgumas

1. Įprastas masinis pristatymo laikas: mažiau nei 3 dienos;

2. Maksimalus specialių produktų laikas: mažiau nei 7 dienos.

3. Įprastas nemokamo mėginio pristatymo laikas: mažiau nei 2 dienos.

4. Specialių gaminių pristatymo laikas: trumpesnis nei 7 dienos.

5. Rankinio mėginio gamybos užbaigimo laikas: mažiau nei 7 dienos





DUK

1 klausimas: kas yra megztos vielos tinklelio tarpiklis?

A1: megztas vielos tinklelio tarpiklis yra tarpiklis, pagamintas iš metalinio tinklelio ir elastomerinės medžiagos. Jis sujungia didelį metalinio tinklelio stiprumą ir elastomero medžiagos sandarumą ir atlieka daugybę funkcijų, tokių kaip elektromagnetinis ekranavimas, sandarinimas, laidumas ir atsparumas smūgiams. Jis plačiai naudojamas elektronikos, automobilių, aviacijos ir kitose srityse.



2 klausimas: ar sudėtingas vielos tinklo tarpiklio gamybos procesas?

A2 Megzto vielos tinklelio tarpiklio gamybos procesas yra gana sudėtingas, todėl jį reikia atlikti šiais etapais: metalinės vielos parinkimas ir apdorojimas, mezgimas ir audimas, elastomerinės medžiagos formavimas, vielos tinklo ir elastomero derinys, vulkanizavimas arba kietėjimas, tikslus pjovimas, kokybės tikrinimas ir bandymai ir tt Kiekviena grandis reikalauja tikslios kontrolės, kad būtų užtikrintas gaminio efektyvumas.



3 klausimas: kuo skiriasi megztos vielos tinklelio tarpikliai ir kitų tipų tarpikliai?

A3 Palyginti su tradicinėmis guminėmis ir metalinėmis tarpinėmis, megztos vielos tinklo tarpinės turi šias svarbias charakteristikas:

Stipresnė elektromagnetinio ekranavimo funkcija: ji gali veiksmingai užkirsti kelią elektromagnetiniams trukdžiams ir tinka tais atvejais, kai reikalingas didelis elektromagnetinis suderinamumas.

Geresnis sandarinimo efektyvumas: dėl elastomero ir vielos tinklo junginio užtikrinamas stipresnis sandarinimo efektas.

Ypatingas atsparumas aplinkai: Prisitaikykite prie atšiaurių darbo sąlygų, tokių kaip aukšta temperatūra ir aukštas slėgis, ir palaikykite gerą našumą.

Puikus atsparumas smūgiams: dėl elastomerinių medžiagų derinio megztos vielos tinklelio tarpinės turi stiprią atsparumą smūgiams ir smūgio sugėrimo funkcijas.



4 klausimas: pasirinkti tinkamą megzto vielos tinklo tarpiklį?

A4 Renkantis megzto vielos tinklo tarpiklį, reikia atsižvelgti į šiuos veiksnius:

Taikymo aplinka: tokia kaip temperatūra, slėgis, korozija, vibracija ir kt.

Elektromagnetinio ekranavimo reikalavimai: jei reikia užkirsti kelią elektromagnetiniams trukdžiams, pasirinkite vielos tinklo tarpiklį, pasižymintį geromis elektromagnetinio ekranavimo savybėmis.

Sandarinimo reikalavimai: Pasirinkite tinkamą medžiagą pagal sandarinamos terpės tipą (dujos, skystis ir kt.).

Patvarumas ir tarnavimo laikas: pasirinkite labai patvarią medžiagą, tinkančią ilgalaikiam naudojimui.



5 klausimas: kokios yra įprastos vielos tinklo tarpiklių medžiagos?

A5: Medžiagos apima:

Nerūdijantis plienas: pasižymi puikiu atsparumu korozijai ir aukštai temperatūrai, todėl dažnai naudojamas tose srityse, kurioms reikalingas didelis patvarumas.

Berilio varis: turi gerą elektros laidumą ir tinka elektromagnetiniam ekranavimui.

Nikelio lydinys: turi atsparumą aukštai temperatūrai ir atsparumą korozijai, tinka ekstremalioms darbo aplinkoms.

Varis: turi gerą elektrinį laidumą ir tinka elektros įrangos ekranavimui ir apsaugai.



6 klausimas: ar austas vielos tinklelio tarpiklius galima pritaikyti pagal klientų poreikius?

A6: Taip, megztos vielos tinklelio tarpinės gali būti pritaikytos pagal konkrečius klientų poreikius. Tai apima vielos tinklelio apertūrą, vielos medžiagą, elastomero tipą, tarpiklio dydį ir formą ir kt. Pagal skirtingus taikymo reikalavimus galime pasiūlyti klientams pritaikytus sprendimus.



7 klausimas: kaip prižiūrėti ir prižiūrėti megztos vielos tinklo tarpiklius?

A7: Reguliarus patikrinimas: reguliariai tikrinkite tarpiklio vientisumą, kad įsitikintumėte, jog nėra pažeidimų, susidėvėjimo ar senėjimo.

Valymas: Valydami nenaudokite per stiprių cheminių tirpiklių, kad nepažeistumėte medžiagos. Nuvalyti rekomenduojama neutralia skalbimo priemone ir minkšta šluoste.

Keitimas: jei tarpiklis ilgą laiką yra ekstremalioje aplinkoje, reguliariai keiskite, kad užtikrintumėte įrangos veikimą.
